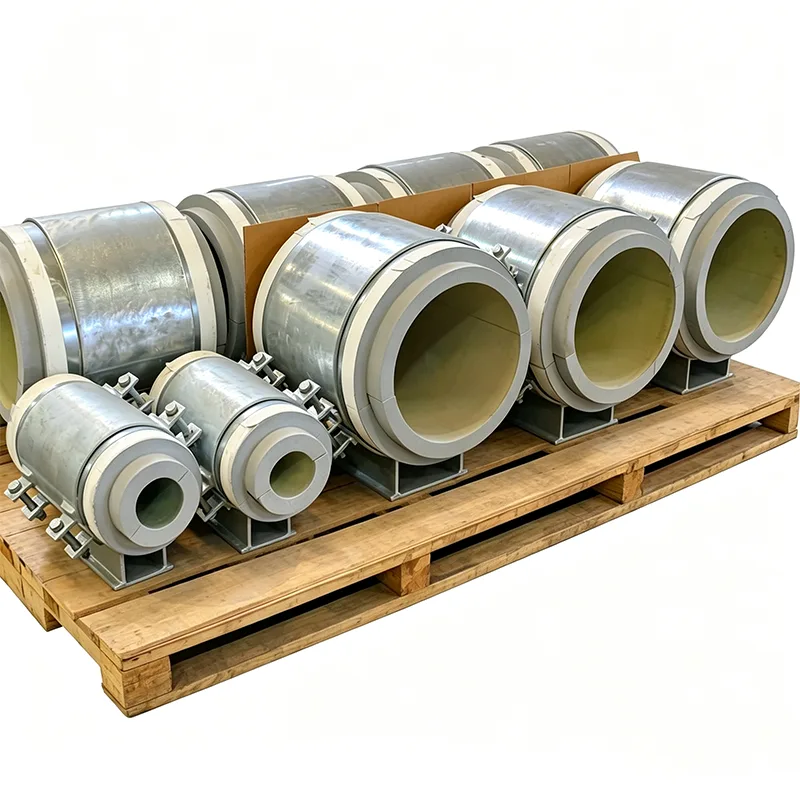

Podpora potrubia pre kryogénnu službu

V kryogénnych potrubných systémoch môže aj malý prešľap v návrhu podpery viesť ku krehkým zlomeninám, nadmernému tepelnému zisku alebo nebezpečnému zaťaženiu pripojeného zariadenia. V Yangzhou Tianshun vyrábame podpery rúr pre vlaky na skvapalňovanie LNG, terminály na skladovanie etylénu a jednotky na separáciu vzduchu od roku 2012. Chápeme, že podpora v tejto službe nie je len kus ocele – je to starostlivo vypočítaná zostava, ktorá musí zvládnuť zmršťovanie za studena, zachovať integritu izolácie a zostať štrukturálne v poriadku po celé desaťročia.

Výber materiálu, ktorý kladie bezpečnosť na prvé miesto

Všetky naše potrubia na podporu kryogénneho servisu sú vyrobené z materiálov, ktoré si zachovávajú húževnatosť pri najnižších prevádzkových teplotách. Pre kovovú dráhu zaťaženia zvyčajne používame skrutky ASTM A320 L7, nehrdzavejúcu oceľ 304L alebo 316L pre telá svoriek a nízkoteplotnú uhlíkovú oceľ (A350 LF2), ak to konštrukčné podmienky dovoľujú. Každé teplo materiálu je testované na náraz pri projektovanej minimálnej teplote – hodnoty Charpyho V-zárezu sú štandardne súčasťou vášho balíka dokumentácie, nielen na požiadanie.

Navrhnuté pre zmršťovanie za studena a variáciu zaťaženia

Keď sa 30-metrové potrubie LNG ochladí z okolitého prostredia na -162 °C, môže sa stiahnuť o viac ako 50 mm. Naše podporné zostavy sú nakonfigurované tak, aby umožňovali tento pohyb bez vyvolania sekundárnych napätí. Ponúkame:

Kryogénne posuvné dosky s povrchmi podložiek impregnovaných PTFE alebo grafitom, pripevnené k nosnému izolačnému bloku, ktorý zabraňuje prestupu chladu na nosnú oceľ.

Prednastavené studené topánky, ktoré kompenzujú tepelné kontrakcie, čím sa eliminujú dohady počas inštalácie.

Konštantné pružinové podpery vyladené tak, aby udržali takmer nulové kolísanie zaťaženia v celom rozsahu pohybu za studena, čím sa zabráni preťaženiu trysiek kryogénnych čerpadiel a kompresorov.

Integrácia izolácie, ktorá zabraňuje námraze a kondenzácii

Prasknutá parozábrana alebo studené miesto na podpere môže viesť k tvorbe ľadu, CUI (korózia pod izoláciou) a stratám energie. Naše podpery sú navrhnuté tak, aby sa dali integrovať s izolačnými systémami PIR (polyizokyanurát) a celulárnym sklom. Nosná izolačná časť je úplne zapuzdrená medzi pätkou potrubia a nosnou konštrukciou, so súvislou parotesnou cestou. Môžeme tiež predrezať sekundárnu izoláciu tak, aby zodpovedala hrúbke a detailom opláštenia vášho dodávateľa potrubia.

Testovanie a dokumentácia pre úplnú sledovateľnosť

Predtým, ako akýkoľvek produkt opustí naše zariadenie, dokončí úplný interný testovací program

Každý produkt pred odoslaním dokončí kompletný interný testovací program. Rozmerová a vizuálna kontrola, PMI (Positive Material Identification), testovanie tvrdosti, nedeštruktívne testovanie MT/PT, ak je to možné, testovanie zaťaženia pružinou s krivkami zaťaženia a posunu a meranie hrúbky povlaku sú súčasťou tohto programu. K dispozícii sú protokoly o skúške z výroby (FTR) a protokoly o skúške materiálu (MTR).

Poznámka: Interné testovanie sa nerovná testovaniu tretej strany akreditovanému ILAC

Ak je potrebné testovanie svedkom alebo laboratórne testovanie treťou stranou, ponúka sa ako samostatná voliteľná služba.

Samostatne uvádzané voliteľné inšpekčné služby tretích strán

1. Testovanie materiálu

Služby dostupné v tejto kategórii zahŕňajú analýzu chemického zloženia, ťahové skúšky, Charpyho nízkoteplotné rázové skúšky a tvrdosti.

2. Zvárajte NDT

Ponúkané metódy sú magnetické testovanie častíc (MT), kvapalinové penetračné testovanie (PT), ultrazvukové testovanie (UT) a rádiografické testovanie (RT).

3. Testovanie výkonu pružiny

Krivky zaťaženia a posunu sú súčasťou tohto testovania.

4. Kontrola protikoróznej ochrany žiarovým zinkovaním / epoxidovým náterom

5. Svedecké testovanie, dohľad nad továrňou a kontrola pred odoslaním (PSI)

Prečo vynikáme

LISEGA International Pipe Support System ako náš benchmark

Naša presnosť zaťaženia, testovacie štandardy a dokumentačné systémy sú merané podľa medzinárodného systému na podporu rúr LISEGA.

Nad rámec štandardného modelu domáceho dodávateľa

Zatiaľ čo bežný domáci výrobca dodáva iba výrobok, ku každej pružinovej jednotke prikladáme krivku zaťaženia a posunu. Okrem toho pomáhame s testovaním SGS tretích strán a svedkami inšpekcií a podporujeme revízie dokumentov inžinierov PE/CPE pre zahraničné projekty.

Aplikácie

Terminály na príjem LNG a továrne na výrobu špičiek

Skladovanie a manipulácia s etylénom, propylénom a kvapalným amoniakom

Priemyselné plynové zariadenia (LOX, LIN, LAR)

Galérie kryogénneho potrubia a sekundárne ochranné priestory nádrží

Chladiace boxy v separácii vzduchu a spracovaní uhľovodíkov

Naše kryogénne podpery sú dnes v prevádzke na projektoch na Blízkom východe, v juhovýchodnej Ázii a Severnej Amerike a spoľahlivo fungujú v niektorých z najnáročnejších tepelných podmienok.

Prečo práve Tianshun?

Sme špecializovaný výrobca, nie generálny distribútor. Náš inžiniersky tím dokáže zobrať izometriu napätia vo vašom potrubí, identifikovať každé miesto podpery za studena a navrhnúť optimalizovanú zostavu, ktorá zníži náklady na materiál aj čas inštalácie bez zníženia izolačného výkonu. Viac ako 70 % nášho podnikania pochádza z opakovaných objednávok – priamy výsledok poskytovania predvídateľnej kvality pri každej zásielke.

FAQ

Otázka: Aká je najnižšia teplota, ktorú vaše kryogénne podpery dokážu zvládnuť?

A: Až do -196 °C (teplota kvapalného dusíka). Pre servis tekutého hélia kontaktujte náš technický tím.

Otázka: Dokážete porovnať našu existujúcu rúrkovú topánku a detail izolácie?

A: Áno. Pravidelne vyrábame výkresy špecifické pre klienta, vrátane neštandardných výšok topánok, štýlov upínania a hrúbok izolácie.

Otázka: Poskytujete izolačný materiál ako súčasť podpory?

Odpoveď: Áno, dodávame nosnú izoláciu (PIR, penové sklo alebo drevo) plne prilepenú k potrubnej pätke. Okolitá sekundárna izolácia a obklad sa zvyčajne aplikujú na mieste, ale môžeme poskytnúť vopred vyrobené izolačné súpravy.

Otázka: Ako zabránite praskaniu izolácie pri cyklickom zaťažení chladom?

Odpoveď: Nosný blok je navrhnutý s pevnosťou v tlaku výrazne nad maximálnym vypočítaným nosným tlakom. Vo viacvrstvovej izolácii tiež striedame spoje a používame flexibilné lepiace systémy, ktoré sa prispôsobujú rôznym pohybom.

Otázka: Aké normy spĺňajú vaše kryogénne podpery?

Odpoveď: Naše návrhy sa riadia MSS SP-58, ASME B31.3 kapitola VI (pre LNG), EN 13480 a najnovšie smernice GIIGNL. Označenie CE podľa PED môže byť poskytnuté tam, kde je to vhodné.

Otázka: Dokážete zvládnuť krátke dodacie lehoty pre núdzové náhradné diely?

A: Áno. Držíme zásoby bežných kryogénnych posuvných dosiek a súprav skrutiek. Pri plne vyrobených zostavách je možná expresná výroba do 7-10 dní.
