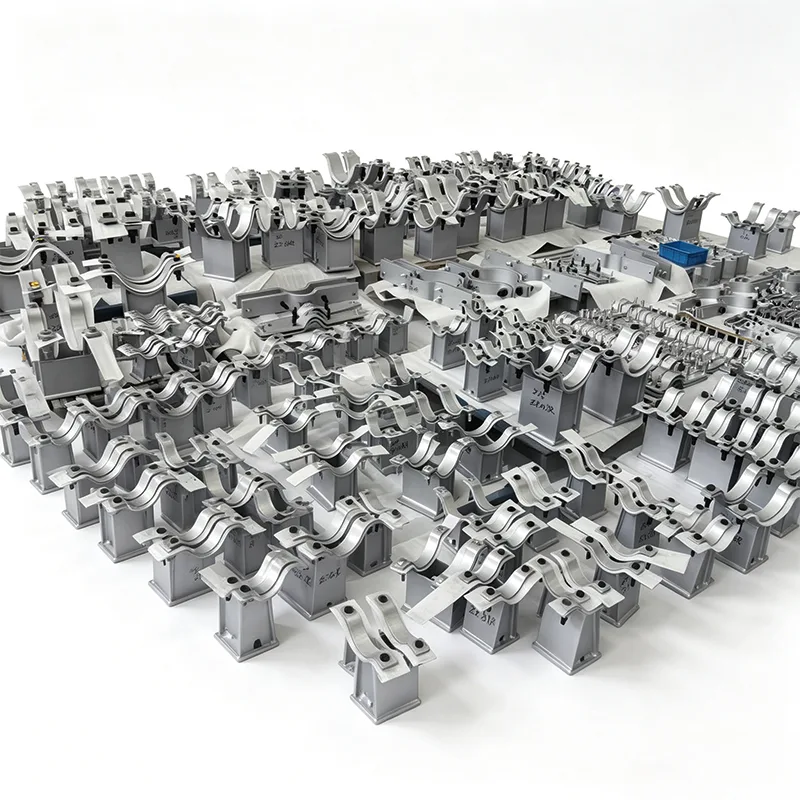

Stojanové podpery sedlových rúr z nehrdzavejúcej ocele

Keď musí podpera potrubia sedieť v pobrežnom závode naplnenom soľou, zvládať agresívne chemické umývanie alebo zostať bez údržby po celé desaťročia v sterilnej spracovateľskej linke, výber materiálu je všetko. V Yangzhou Tianshun navrhujeme a dodávame podperné systémy rúr od roku 2012 a naše podpery sedlových rúrok z nehrdzavejúcej ocele sú vyrobené presne pre tie situácie – kde štandardná uhlíková oceľ jednoducho neobstojí.

Každá podpora sedla z nehrdzavejúcej ocele, ktorú dodávame, odráža 14 rokov priamej spätnej väzby od dodávateľov EPC, technikov údržby a vlastníkov projektov vo viac ako 45 krajinách. Naučili sme sa, čo funguje, čo zlyhá skôr a ako navrhnúť bežné body zlyhania dlho predtým, ako sa podpora vôbec dotkne vášho potrubia.

Čo získate sedlom Tianshun z nehrdzavejúcej ocele

Integritu materiálu môžete sledovať

Telesá sediel a podperné diely obrábame z masívneho plechu a tyčí z nehrdzavejúcej ocele 304 (UNS S30400) alebo 316L (UNS S31603) – nie odliate ekvivalenty. Každé teplo materiálu prichádza s certifikátom EN 10204 3,1 mlyna a my zachovávame plnú sledovateľnosť od príjmu suroviny až po konečnú kontrolu. Pre projekty vyžadujúce zvýšenú odolnosť proti jamkovej korózii sú na požiadanie k dispozícii duplexné 2205 alebo superaustenitické triedy.

Premyslený tvar, nielen ohnutá platňa

Polomer sedla je presne opracovaný tak, aby zodpovedal skutočnému vonkajšiemu priemeru vašej rúry, zvyčajne od 1" NB do 48" NB a viac. Tým sa eliminuje bodové zaťaženie, ktoré sa môže vyskytnúť pri bežných podperách v tvare V. Na horúcich linkách často rozširujeme šírku sedla a priamo do konštrukcie začleňujeme PTFE alebo grafitové klzné dosky s nízkym trením – takže podpera pracuje s tepelným pohybom vašej rúry, nie proti nej.

Konštrukcia stĺpika, vďaka ktorej je inštalácia predvídateľná

Samotný stĺpik – vertikálny stĺpik, ktorý pripája sedlo ku konštrukčnej oceli – je dostupný v konfiguráciách s pevnou výškou alebo nastaviteľnou výškou. Pevné klanice sú obyčajne jedno zvárané vyhotovenie kanála, H-nosníka alebo rúrky z nehrdzavejúcej ocele s plne penetračným zvarom na základni sedla. Nastaviteľné konštrukcie zahŕňajú usporiadanie závitového drieku a poistnej matice, čo umožňuje presné nastavenie výšky počas zarovnania za tepla bez rezania alebo opätovného zvárania.

Všetky nosné zvary vykonávajú certifikovaní zvárači podľa postupov kvalifikovaných podľa ASME sekcie IX, pričom podľa potreby sú k dispozícii mapy zvarov a NDE (PT alebo RT). Povrchová úprava po zváraní je štandardne morená a pasivovaná, aby sa obnovila plná odolnosť proti korózii.

Ako sa manipuluje s nákladmi

Nepredpokladáme len, že „nerez je silný“. Naši interní inžinieri kontrolujú každú zostavu klanice na kombináciu vertikálnej vlastnej hmotnosti, tepelnej rozťažnosti, občasného zaťaženia vetrom alebo seizmického zaťaženia a akéhokoľvek zdvihu, ktorý sa môže vyskytnúť pri zmenách smeru. Ak má váš projekt špecifické konštrukčné kódy (ASME B31.1, B31.3, EN 13480 atď.), môžeme poskytnúť zodpovedajúcu analýzu napätia a údaje o zaťažení. Dodali sme podpery navrhnuté pre vertikálne zaťaženie od niekoľkých stoviek Newtonov až po viac ako 300 kN.

Kde uvidíte tieto podpory v službe

V priebehu rokov sa naše podpery sedlových rúrok z nehrdzavejúcej ocele dostali na miesta, kde zlyhanie nie je možné:

Terminály na spätné splyňovanie LNG – 316L sedlá v morskom prostredí pod holým nebom s nepretržitou soľnou hmlou.

Farmaceutické slučky WFI (voda na injekciu) – nehrdzavejúca 304 s kompletnými dokumentačnými balíkmi a možnosťami elektrolytického leštenia.

Závody na výrobu jedlého oleja a nápojov – podpery navrhnuté s hygienickými profilmi, minimálnymi štrbinami a v prípade potreby tesniacimi materiálmi vyhovujúcimi FDA.

Chemické spracovanie a skladovanie žieravín – špeciálne vybrané druhy pre odolnosť proti koróznemu praskaniu chloridom.

Vrchné strany plošín na mori – nastaviteľné podpery umožňujúce opätovné vyrovnanie po štrukturálnom vyrovnaní, všetko v objeme 316 l s úplnou kontrolou treťou stranou.

Ako sa ubezpečujeme, že kvalita je skutočná

Každá zostava sedla podpery pred vydaním prejde naším interným testovacím laboratóriom:

Overenie rozmerov podľa dohodnutých výrobných výkresov

PMI (pozitívna identifikácia materiálu) na potvrdenie kvality nerezových dielov

Penetračné farbivo alebo rádiografická kontrola kritických zvarov (podľa špecifikácie klienta)

Záťažové testovanie na požiadanie pre nové alebo silne prispôsobené návrhy

Naša továreň je certifikovaná podľa ISO 9001:2015 a sme zvyknutí spolupracovať s inšpektormi tretích strán od SGS, Bureau Veritas, TÜV a zástupcami klientov počas výroby a finálnej kontroly.

Prispôsobenie je normou, nie príplatkom

Len veľmi málo projektov potrebuje „katalógové“ sedlo z nehrdzavejúcej ocele. Väčšina z nich vyžaduje úpravy – rôzne rozmery základnej dosky, špecifické vzory otvorov pre skrutky, predĺžená výška pre priehľadnú izoláciu, konkrétny uhol opásania sedla, integrované vodidlá alebo pridržiavacie svorky. to je v poriadku. Náš výrobný pracovný postup sme postavili na malosériových zákazkových zákazkách. Pošlite nám svoj údajový list potrubia, výšku konštrukčnej ocele alebo jednoduchý náčrt a naši inžinieri vám do 2-3 pracovných dní vrátia návrhový výkres.

Pre projekty s opakujúcimi sa požiadavkami na stojany na potrubia môžeme vopred pripraviť kompletný plán podpory, identifikovať príležitosti na optimalizáciu a znížiť celkové náklady na inštaláciu bez toho, aby sme ohrozili súlad s kódexom.

Posledná poznámka k spoľahlivosti

Väčšina našich objednávok podpory rúr z nehrdzavejúcej ocele pochádza od zákazníkov, ktorí si od nás už nainštalovali podpery z uhlíkovej ocele a vrátili sa špeciálne kvôli modernizácii nehrdzavejúcej ocele. Keď máte špecifikáciu potrubia, ktorá vyžaduje, aby „všetky mokré a vonkajšie podporné komponenty boli odolné voči korózii“, chápeme, že to znamená, že sedlo podpery je súčasťou systému – nie dodatočný nápad. Staviame to tak, kontrolujeme to tak a dokumentujeme to tak.

Potrebujete cenovú ponuku alebo rýchlu technickú kontrolu?

Kontaktujte náš technický tím na [e-mail / telefón] a uveďte veľkosť potrubia, požadovanú výšku a podmienky zaťaženia. V prípade štandardných žiadostí budete mať zvyčajne hotový návrh za menej ako 24 hodín. Sme tiež radi, že vám môžeme zariadiť návštevu továrne v Yangzhou – vidieť, ako nerezové sedlá prechádzajú od dosky až po konečnú montáž, je najlepší spôsob, ako pochopiť rozdiel, ktorý robí skutočná kontrola výroby.

FAQ

1. Aké druhy nehrdzavejúcej ocele ponúkate pre stĺpové sedlá a ako viem, že skutočne dostávam 316L?

Naše štandardné zásoby zahŕňajú 304 (UNS S30400) a 316L (UNS S31603) tanier a tyč. Pre prostredia s vysokým obsahom chloridov alebo na mori dôrazne odporúčame 316L kvôli obsahu molybdénu, ktorý výrazne zlepšuje odolnosť proti jamkovej korózii. Každé teplo materiálu, ktoré dostaneme, sa dodáva s certifikátom EN 10204 3,1 frézy a pred začatím akéhokoľvek rezania alebo zvárania naše interné laboratórium vykoná PMI (Positive Material Identification) pomocou ručného XRF na nehrdzavejúcich triedach. Kópiu tejto správy PMI dostanete v konečnom balíku dokumentácie – žiadne dohady, žiadne „verte mi“.

2. Môžete vyrobiť sedlo pre neštandardný vonkajší priemer potrubia alebo hrúbku izolácie?

Áno, je to pre nás rutina. Poskytnete skutočný vonkajší priemer potrubia (a vonkajší priemer izolácie, ak sedlo sedí na izolovanom potrubí) a polomer sedla opracujeme tak, aby presne zodpovedal tomuto rozmeru. Toto nie je ohnutá doska, ktorá „vyzerá blízko“ – kontaktná plocha je vyfrézovaná na určený polomer, zvyčajne s uhlom ohybu medzi 120° a 180° v závislosti od zaťaženia a požiadaviek na bočné uchytenie. Môžeme tiež rozšíriť výšku sedla na čistú izoláciu a obklad bez akéhokoľvek rezania v teréne.

3. Poskytujete únosnosť a výpočty namáhania pre vlastné zostavy klaníc?

Absolútne. Náš inžiniersky tím rutinne vykonáva kontroly vertikálneho zaťaženia, horizontálneho ťahu a kombinovaného namáhania podľa ASME B31.1, B31.3 alebo podľa zvoleného kódu vášho projektu. Predložíme hárok s výpočtami, v ktorom je uvedená kontrola vybočenia stĺpu klanice, namáhanie ložiska základnej dosky, pevnosť zvaru a napätie/šmyk skrutiek podľa potreby. Ak váš projekt vyžaduje nezávislé overenie, nemáme problém spolupracovať s vami menovaným inžinierom tretej strany.

4. Aké normy zvárania a kontroly dodržiavate pre podpery z nehrdzavejúcej ocele?

Všetky nosné zvary na nerezových stĺpikových sedlách vykonávajú kvalifikovaní zvárači podľa WPS s kvalifikáciou ASME, sekcia IX. Typický spoj medzi sedlom a podperou je drážkový zvar s plným prienikom, na špičke vybrúsený. V závislosti od vašej špecifikácie vykonávame penetračné farbivo (PT) alebo rádiografiu (RT) na kritických zvaroch. Po zváraní je každá nerezová zostava morená a pasivovaná, aby sa odstránil tepelný odtieň a obnovila sa pasívna vrstva oxidu chrómu. Môžete vidieť rozdiel: jednotný, striebristý povrch bez modrého zafarbenia okolo zóny zvaru.

5. Môžem získať stĺpik s nastaviteľnou výškou a aké presné je nastavenie výšky?

Áno, ponúkame závitové nastaviteľné podpery s usporiadaním poistných matíc, bežne používané tam, kde je potrebné presné nastavenie výšky počas zarovnávania za tepla alebo tam, kde sa môžu vyvýšenia konštrukčnej ocele líšiť. Typický rozsah nastavenia je ±25 mm a jemný závit umožňuje vertikálnu presnosť 1–2 mm. Po nastavení sa poistná matica utiahne a privarí, aby sa zabránilo pohybu počas prevádzky. Dráha plného zaťaženia je mechanická (šmyk závitu) a podľa toho dimenzujeme vreteno – pri prenášaní zaťaženia sa nespoliehame na príchytný zvar.

6. Sú vaše nerezové podpery vhodné pre hygienické alebo umývacie prostredie (potraviny, farmácia)?

Áno, a pre tieto aplikácie sme dodali veľa dávok. Z hygienických požiadaviek odstraňujeme rovné vodorovné povrchy a štrbiny tam, kde je to možné, a zostavu dokončíme s drsnosťou povrchu minimálne Ra 0,8 μm (32 μin), alebo ak je to špecifikované, elektrolyticky vyleštíme. Na závity tiež používame zlúčeniny proti zadieraniu v súlade s FDA a vyhýbame sa feritickej kontaminácii tým, že všetky nástroje a pracovné povrchy sú určené na nerez. Balík dokumentácie môže obsahovať správy o drsnosti povrchu a podrobné certifikáty o čistení.

7. Akú dokumentáciu dostanem s mojou objednávkou?

Štandardná zásielka obsahuje:

Správa o plnej rozmerovej kontrole zobrazujúca skutočné a výkresové rozmery

EN 10204 3.1 materiálové certifikáty pre všetky nerezové diely

Správa PMI (na overenie zliatiny)

Mapa zvarov a správy o NDE (PT/RT podľa potreby)

Certifikát morenia a pasivácie

Vyhlásenie o zhode a baliaci list s číslami tepla

Môžeme tiež poskytnúť dátové knihy zostavené podľa špecifického formátu vášho projektu. Asi 80 % našich zákaziek na podporu nehrdzavejúcej ocele teraz obsahuje aspoň základný záznam MDR (Manufacturer’s Data Record).

8. Aká je reálna dodacia lehota pre dávku zákazkových sediel s podperou z nehrdzavejúcej ocele?

Pre množstvá 5 až 50 kusov s vlastnými rozmermi a štandardným materiálom 304/316L je naša typická dodacia lehota 20–30 pracovných dní od schválenia výkresu. Väčšie objednávky alebo tie, ktoré vyžadujú duplexnú nehrdzavejúcu oceľ, sa môžu predĺžiť na 35–45 dní. Ak sa nachádzate v kritickej časovej osi, môžeme diskutovať o urýchlení – často môžeme skrátiť o 5 až 7 pracovných dní rezervovaním materiálu a presúvaním zmien, ale vždy budeme transparentní v tom, čo je možné bez toho, aby sme ohrozili kvalitu zvaru alebo kroky kontroly.
